ESP32-C5

ESP32-C5

RISC-V single-core de 32 bits (HP) + RISC-V single-core (LP)

O primeiro com suporte a Wi-Fi 6 dual-band e Bluetooth 6.0, equipado com CPU RISC-V e coprocessador ULP

PROCESSADOR

Single-Core

Até 240 MHz

MEMÓRIA SRAM

384 KB

+ 16 KB RTC SRAM

GPIO DISPONÍVEIS

29

Pinos I/O programáveis

Kit de Desenvolvimento Oficial

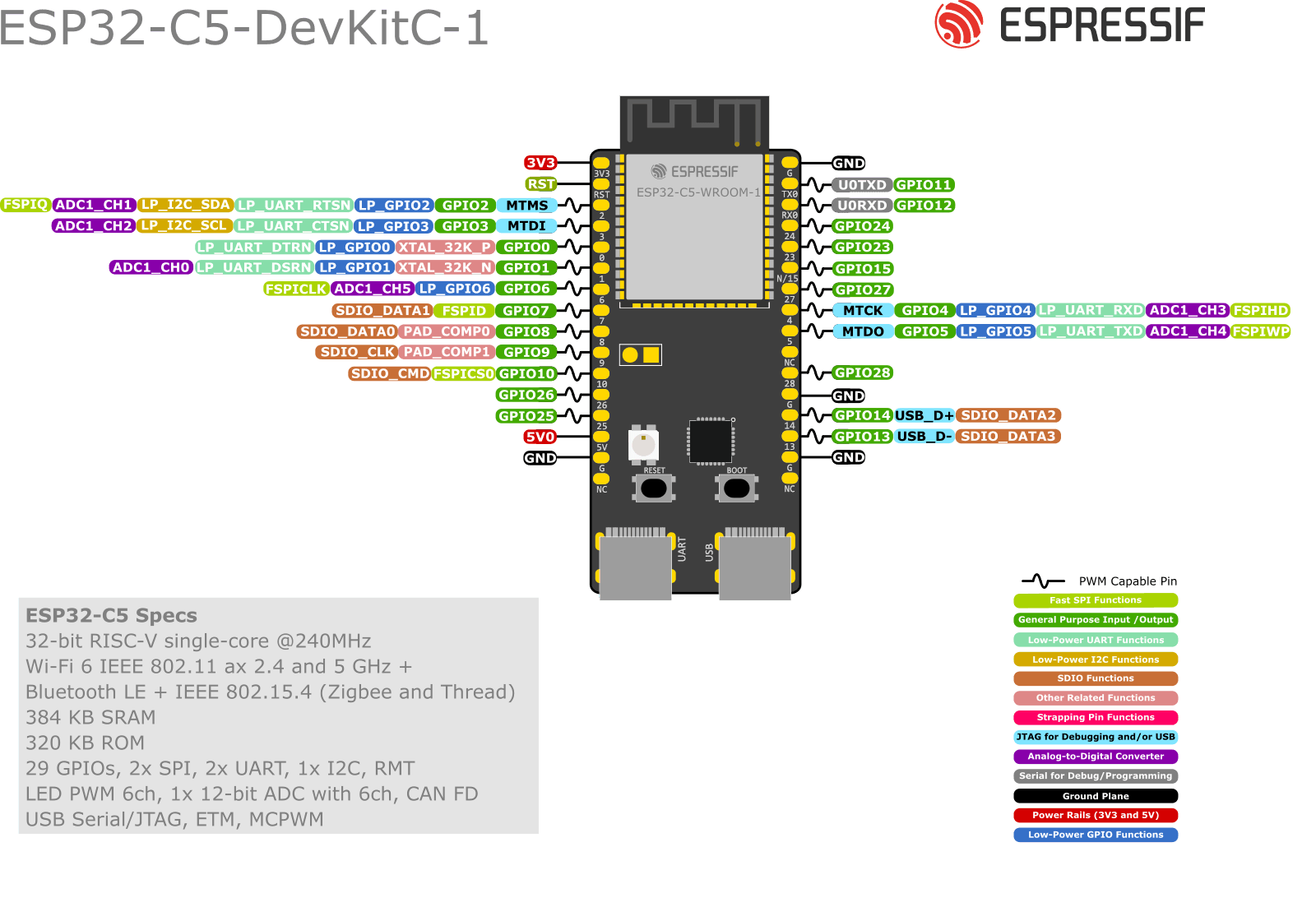

ESP32-C5 DevKit - Placa de Desenvolvimento

Placa de desenvolvimento padrão da Espressif Systems para a série ESP32-C5

Pinos com Restrição de Uso

Nem todo pino do ESP32-C5 está livre para uso geral. 20 deles têm alguma condição: já estão ocupados por memória, são lidos durante o boot ou só funcionam como entrada. Vale conferir antes de fechar o esquemático.

Ligados à memória flash/PSRAM

7 pinos
SPICS1 · GPIO15SPICS0 · GPIO16SPIQ · GPIO17SPIWP · GPIO18SPIHD · GPIO20SPICLK · GPIO21SPID · GPIO22

Já estão conectados à memória de onde o firmware é lido. Usá-los como GPIO comum normalmente trava o chip ou corrompe a execução. Em módulos com flash interna eles nem chegam ao encapsulamento.

Strapping (modo de boot)

6 pinos
MTMS · GPIO2MTDI · GPIO3GPIO25GPIO26GPIO27GPIO28

O chip lê o nível destes pinos no instante do reset para decidir como inicializar. Dá para usá-los depois do boot, mas o circuito externo não pode forçar o nível errado durante o reset, senão a placa não inicia ou entra em modo de gravação sozinha.

Gravação e depuração

6 pinos
MTMS · GPIO2MTDI · GPIO3MTCK · GPIO4MTDO · GPIO5U0TXD · GPIO11U0RXD · GPIO12

São a UART de gravação e as linhas de JTAG. Continuam utilizáveis como GPIO, mas ao reaproveitá-los você perde o caminho de gravar e depurar a placa sem desconectar o que estiver ali.

USB nativo

2 pinos
GPIO13GPIO14

Saem de fábrica ligados ao USB Serial/JTAG interno. Para usá-los como GPIO é preciso desativar essa função, o que também remove a gravação por USB direto.

Não podem ficar flutuando

1 pino
CHIP_PU

Precisam de nível definido por hardware: pull-up externo ou circuito RC de atraso. Deixá-los soltos causa reset aleatório ou inicialização instável.

Estes grupos vêm dos mesmos dados do diagrama de conexões. Lá você vê pino a pino todas as funções, o domínio de alimentação e os avisos completos de cada um.

Abrir diagrama de pinos

Processador

Arquitetura

RISC-V single-core de 32 bits (HP) + RISC-V single-core (LP)

Núcleos

1 (Single-core HP) + 1 (Single-core LP)

Frequência

Até 240 MHz

Coprocessador ULP

Sim (RISC-V, LP CPU de 48 MHz)

Aceleradores IA

Não

Conectividade RF

Wi-Fi

Wi-Fi 6 (802.11ax) dual-band 2.4 GHz e 5 GHz

Bluetooth

Bluetooth 5 (LE) (Bluetooth Core 6.0 certificado)

Zigbee/Thread

IEEE 802.15.4 (Zigbee 3.0, Thread 1.4)

Matter

Sim

Ethernet

Não

CAN

2 (CAN FD)

Disponibilidade e Ferramentas

ESP-IDF mínimo

v5.5.2

Core Arduino

Sim (10 definições de placa no core oficial)

Depuração

JTAG integrado via USB (não precisa de sonda externa)

Encapsulamento

QFN48 (6×6 mm)

Módulos disponíveis

ESP32-C5-MINI-1, ESP32-C5-WROOM-1

Segurança e Criptografia

AES

AES-128/256

SHA

SHA-1/224/256/384/512

RSA / MPI

Sim (RSA/MPI até 3072 bits)

ECC (curvas elípticas)

Sim (P-192, P-256, P-384)

ECDSA em hardware

Sim (modo determinístico, RFC 6979)

HMAC

Sim

Assinatura Digital (DS)

Sim

Key Manager

Sim

Gerador aleatório (RNG)

Sim (TRNG por hardware)

Criptografia de flash

XTS-AES-128/256

Secure Boot

V2 (RSA-3072 ou ECDSA P-256/P-384)

Proteção contra DPA

Sim

Estrutura de Memória

SRAM

384 KB

SRAM RTC

16 KB

ROM

320 KB

Flash Externa

Até 16 MB via QSPI

PSRAM Externa

Sim, via SPI (controlador de flash/PSRAM com cache)

Consumo de Energia

Especificações típicas medidas sob 3.3V com 25°C de temperatura ambiente. O consumo absoluto depende ativamente do ciclo de trabalho (duty cycle) das interfaces Wi-Fi/Bluetooth e da frequência de clock configurada via software.

Ativo (Wi-Fi)

até 377 mA (TX em 5 GHz)

Light Sleep

60-250 µA

Deep Sleep

12 µA

Periféricos Disponíveis

GPIO

29

ADC

1x SAR ADC de 12 bits, até 6 canais

DAC

Não

Touch

Não

UART

3 (2 UART + 1 LP UART)

SPI

3

I2C

2 (1 I2C + 1 LP I2C)

I2S

1

PWM

LED PWM (até 6 canais), Motor PWM

USB

1 (USB Serial/JTAG)

Interfaces de Hardware Especiais

SDIO

1 (SDIO Slave, a partir da revisão v1.0)

Sensor Temperatura

1 (interno)

Limites Operacionais de Temperatura

Operação

-40°C a 105°C

Armazenamento

-40°C a 150°C
