ESP32-C3
ESP32-C3
RISC-V single-core de 32 bitsProcessador RISC-V de ultra baixo consumo
PROCESSADOR
Single-Core
Até 160 MHz
MEMÓRIA SRAM
400 KB
+ 8 KB RTC SRAM
GPIO DISPONÍVEIS
22
Pinos I/O programáveis

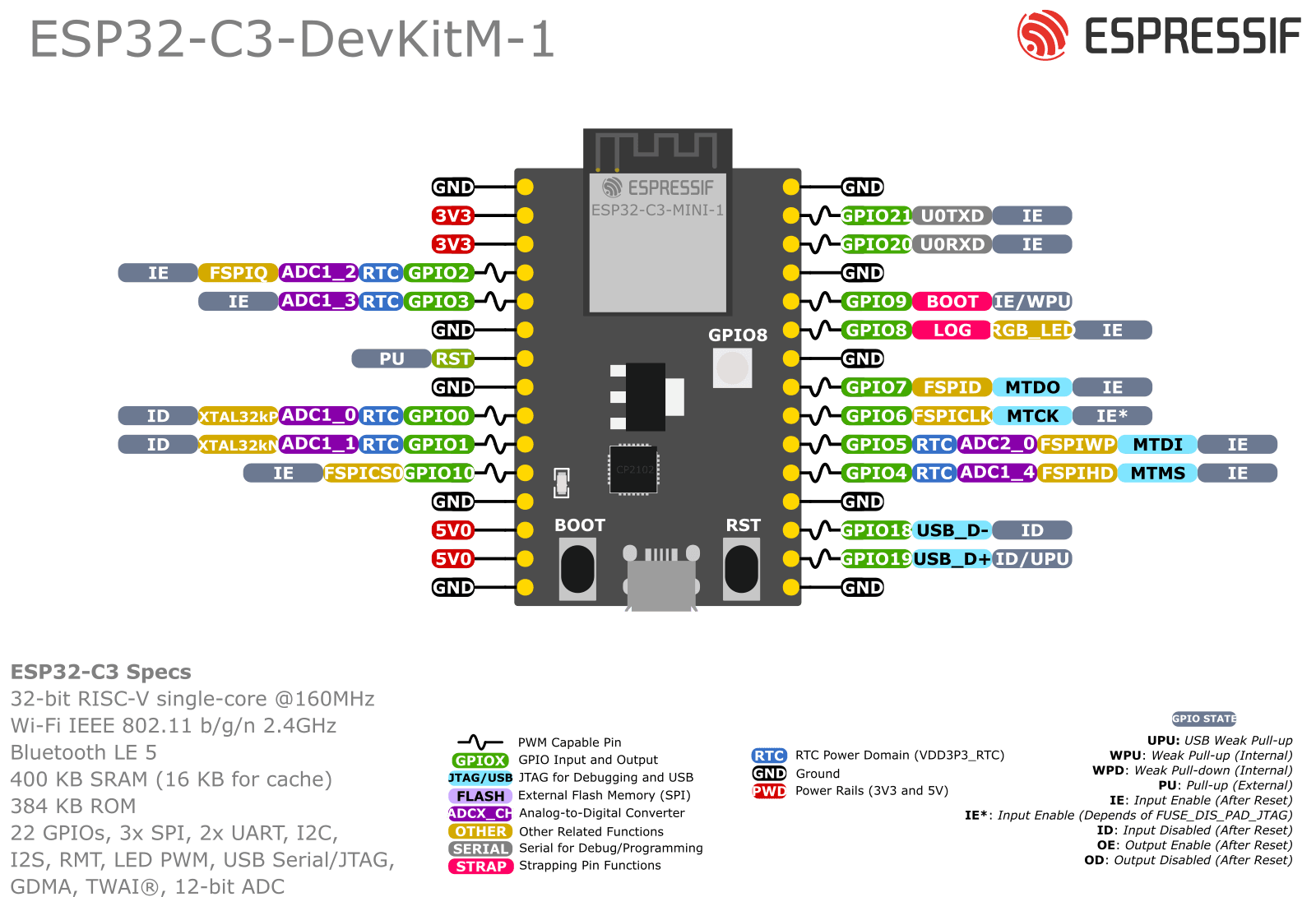

Kit de Desenvolvimento Oficial
Placa de desenvolvimento padrão da Espressif Systems para a série ESP32-C3
Pinos com Restrição de Uso
Nem todo pino do ESP32-C3 está livre para uso geral. 18 deles têm alguma condição: já estão ocupados por memória, são lidos durante o boot ou só funcionam como entrada. Vale conferir antes de fechar o esquemático.
Ligados à memória flash/PSRAM
6 pinosJá estão conectados à memória de onde o firmware é lido. Usá-los como GPIO comum normalmente trava o chip ou corrompe a execução. Em módulos com flash interna eles nem chegam ao encapsulamento.
Strapping (modo de boot)
3 pinosO chip lê o nível destes pinos no instante do reset para decidir como inicializar. Dá para usá-los depois do boot, mas o circuito externo não pode forçar o nível errado durante o reset, senão a placa não inicia ou entra em modo de gravação sozinha.
Gravação e depuração
6 pinosSão a UART de gravação e as linhas de JTAG. Continuam utilizáveis como GPIO, mas ao reaproveitá-los você perde o caminho de gravar e depurar a placa sem desconectar o que estiver ali.
USB nativo
2 pinosSaem de fábrica ligados ao USB Serial/JTAG interno. Para usá-los como GPIO é preciso desativar essa função, o que também remove a gravação por USB direto.
Não podem ficar flutuando
1 pinoPrecisam de nível definido por hardware: pull-up externo ou circuito RC de atraso. Deixá-los soltos causa reset aleatório ou inicialização instável.
Estes grupos vêm dos mesmos dados do diagrama de conexões. Lá você vê pino a pino todas as funções, o domínio de alimentação e os avisos completos de cada um.
Abrir diagrama de pinosProcessador
Arquitetura
RISC-V single-core de 32 bits
Núcleos
1 (Single-core)
Frequência
Até 160 MHz
Coprocessador ULP
Não
Aceleradores IA
Não
Conectividade RF
Wi-Fi
IEEE 802.11 b/g/n (2.4 GHz, até 150 Mbps)
Bluetooth
Bluetooth 5 (LE) e Bluetooth Mesh
Zigbee/Thread
Não
Matter
Não
Ethernet
Não
CAN
Não
Disponibilidade e Ferramentas
ESP-IDF mínimo
v4.3
Core Arduino
Sim (29 definições de placa no core oficial)
Depuração
JTAG integrado via USB (não precisa de sonda externa)
Encapsulamento
QFN32 (5×5 mm) e QFN28 (4×4 mm)
Módulos disponíveis
ESP32-C3-MINI-1, ESP32-C3-WROOM-02
Segurança e Criptografia
AES
AES-128/256
SHA
SHA-1/224/256
RSA / MPI
Sim (RSA/MPI até 3072 bits)
ECC (curvas elípticas)
Não
ECDSA em hardware
Não
HMAC
Sim
Assinatura Digital (DS)
Sim
Key Manager
Não
Gerador aleatório (RNG)
Sim (TRNG por hardware)
Criptografia de flash
XTS-AES-128
Secure Boot
V2 (RSA-3072), a partir da revisão v0.3 (ECO3)
Proteção contra DPA
Não
Estrutura de Memória
SRAM
400 KB
SRAM RTC
8 KB
ROM
384 KB
Flash Externa
Até 16 MB via QSPI
PSRAM Externa
Não
Consumo de Energia
Especificações típicas medidas sob 3.3V com 25°C de temperatura ambiente. O consumo absoluto depende ativamente do ciclo de trabalho (duty cycle) das interfaces Wi-Fi/Bluetooth e da frequência de clock configurada via software.
Ativo (CPU 160MHz)
20 mA
Ativo (Wi-Fi TX Pico)
335 mA
Modem Sleep (CPU 160MHz)
16-28 mA
Light Sleep
130 µA
Deep Sleep
5 µA
Periféricos Disponíveis
GPIO
22
ADC
2x SAR ADC de 12 bits, até 6 canais
DAC
Não
Touch
Não
UART
2
SPI
3 (SPI0/1 para Flash, SPI2 para uso geral)
I2C
1
I2S
1
PWM
LED PWM (até 6 canais)
USB
1 (USB Serial/JTAG)
Interfaces de Hardware Especiais
Sensor Temperatura
1 (interno)
Limites Operacionais de Temperatura
Operação
-40°C a 105°C (85°C no ESP32-C3FN4)
Armazenamento
-40°C a 150°C
