ESP32-S3
ESP32-S3
Xtensa® LX7 dual-core de 32 bitsProcessador dual-core com aceleradores para IA e processamento de sinal
PROCESSADOR
Dual-Core
Até 240 MHz
MEMÓRIA SRAM
512 KB
+ 16 KB RTC SRAM
GPIO DISPONÍVEIS
45
Pinos I/O programáveis

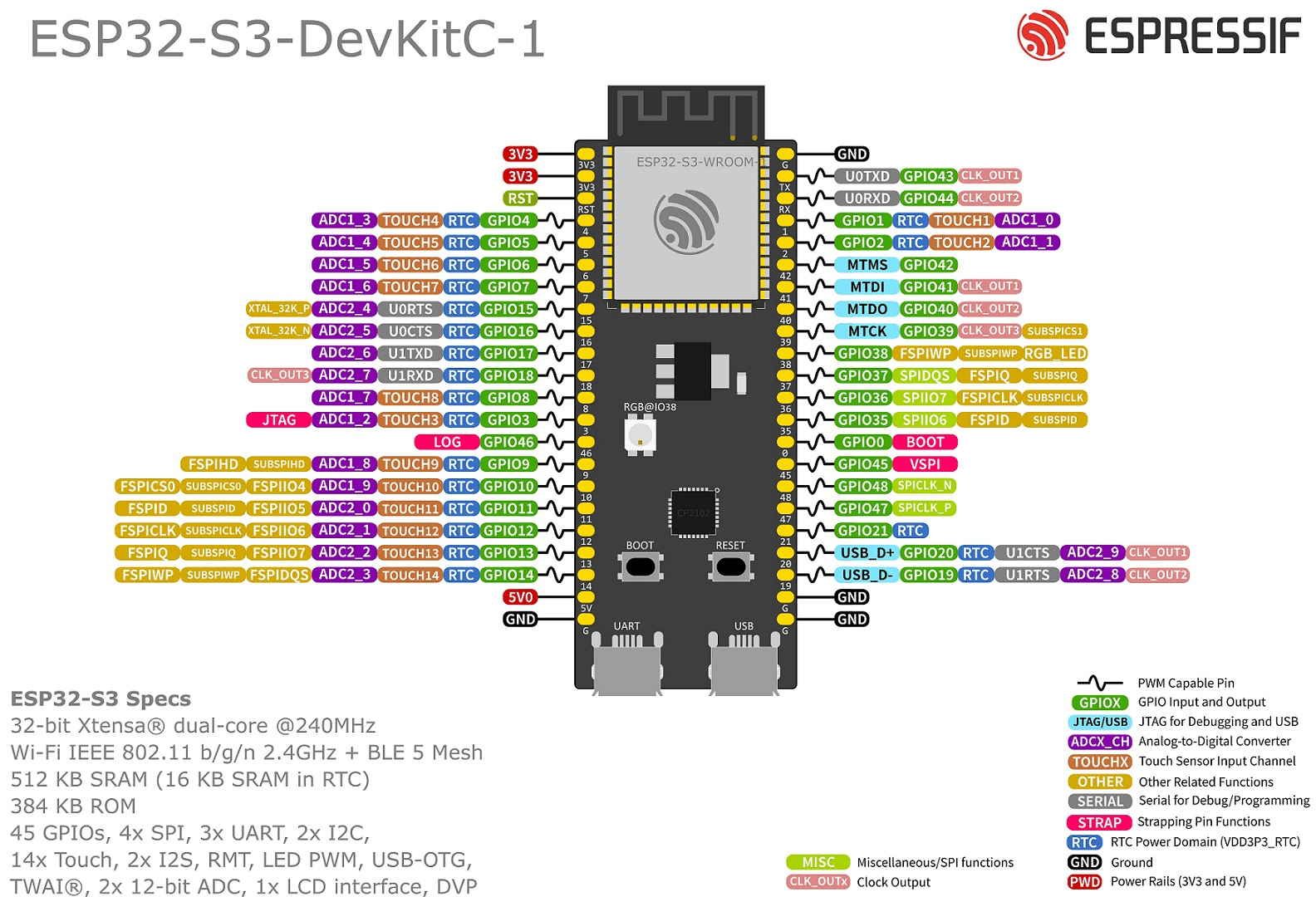

Kit de Desenvolvimento Oficial
Placa de desenvolvimento padrão da Espressif Systems para a série ESP32-S3
Pinos com Restrição de Uso
Nem todo pino do ESP32-S3 está livre para uso geral. 19 deles têm alguma condição: já estão ocupados por memória, são lidos durante o boot ou só funcionam como entrada. Vale conferir antes de fechar o esquemático.
Ligados à memória flash/PSRAM
7 pinosJá estão conectados à memória de onde o firmware é lido. Usá-los como GPIO comum normalmente trava o chip ou corrompe a execução. Em módulos com flash interna eles nem chegam ao encapsulamento.
Strapping (modo de boot)
3 pinosO chip lê o nível destes pinos no instante do reset para decidir como inicializar. Dá para usá-los depois do boot, mas o circuito externo não pode forçar o nível errado durante o reset, senão a placa não inicia ou entra em modo de gravação sozinha.
Gravação e depuração
6 pinosSão a UART de gravação e as linhas de JTAG. Continuam utilizáveis como GPIO, mas ao reaproveitá-los você perde o caminho de gravar e depurar a placa sem desconectar o que estiver ali.
USB nativo
2 pinosSaem de fábrica ligados ao USB Serial/JTAG interno. Para usá-los como GPIO é preciso desativar essa função, o que também remove a gravação por USB direto.
Não podem ficar flutuando
1 pinoPrecisam de nível definido por hardware: pull-up externo ou circuito RC de atraso. Deixá-los soltos causa reset aleatório ou inicialização instável.
Estes grupos vêm dos mesmos dados do diagrama de conexões. Lá você vê pino a pino todas as funções, o domínio de alimentação e os avisos completos de cada um.
Abrir diagrama de pinosProcessador
Arquitetura
Xtensa® LX7 dual-core de 32 bits
Núcleos
2 (Dual-core)
Frequência
Até 240 MHz
Coprocessador ULP
Sim (RISC-V)
Aceleradores IA
Sim (Vector Instructions para IA)
Conectividade RF
Wi-Fi
IEEE 802.11 b/g/n (2.4 GHz, até 150 Mbps)
Bluetooth
Bluetooth 5 (LE) e Bluetooth Mesh
Zigbee/Thread
Não
Matter
Não
Ethernet
Não
CAN
Não
Disponibilidade e Ferramentas
ESP-IDF mínimo
v4.4
Core Arduino
Sim (158 definições de placa no core oficial)
Depuração
JTAG integrado via USB (não precisa de sonda externa)
Encapsulamento
QFN56 (7×7 mm)
Módulos disponíveis
ESP32-S3-MINI-1, ESP32-S3-WROOM-1, ESP32-S3-WROOM-2
Segurança e Criptografia
AES
AES-128/256
SHA
SHA-1/224/256/384/512
RSA / MPI
Sim (RSA/MPI até 4096 bits)
ECC (curvas elípticas)
Não
ECDSA em hardware
Não
HMAC
Sim
Assinatura Digital (DS)
Sim
Key Manager
Não
Gerador aleatório (RNG)
Sim (TRNG por hardware)
Criptografia de flash
XTS-AES-128/256
Secure Boot
V2 (RSA-3072)
Proteção contra DPA
Não
Estrutura de Memória
SRAM
512 KB
SRAM RTC
16 KB
ROM
384 KB
Flash Externa
Até 1 GB via QSPI/Octal SPI
PSRAM Externa
Até 1 GB via QSPI/Octal SPI
Consumo de Energia
Especificações típicas medidas sob 3.3V com 25°C de temperatura ambiente. O consumo absoluto depende ativamente do ciclo de trabalho (duty cycle) das interfaces Wi-Fi/Bluetooth e da frequência de clock configurada via software.
Modo Ativo
78 mW (~24 mA @3.3V)
Modem Sleep
13-42 mA (40-80 MHz, conforme a carga)
Light Sleep
240 µA (+40 a 200 µA da PSRAM)
Deep Sleep
7 µA
Periféricos Disponíveis
GPIO
45
ADC
2x SAR ADC de 12 bits, até 20 canais
DAC
Não
Touch
14 canais capacitivos
UART
3
SPI
4 (SPI0/1 para Flash, SPI2/3 para uso geral)
I2C
2
I2S
2
PWM
LED PWM (até 8 canais), Motor PWM (6 canais)
USB
1 (USB OTG 1.1 Full-Speed) + 1 (USB Serial/JTAG)
Interfaces de Hardware Especiais
LCD
Interface LCD RGB de 8/16 bits
Câmera
Interface DVP de 8/16 bits
SDIO
1 (SD/SDIO/MMC Host)
Sensor Temperatura
1 (interno)
Limites Operacionais de Temperatura
Operação
-40°C a 65/85/105°C
Armazenamento
-40°C a 150°C
