ESP32-H2
ESP32-H2
RISC-V single-core de 32 bitsFocado em ultra-baixo consumo com Bluetooth 6.0, Zigbee e Thread. Mas sem suporte a Wi-Fi
PROCESSADOR
Single-Core
Até 96 MHz
MEMÓRIA SRAM
320 KB
+ 4 KB (LP Memory) RTC SRAM
GPIO DISPONÍVEIS
19
Pinos I/O programáveis

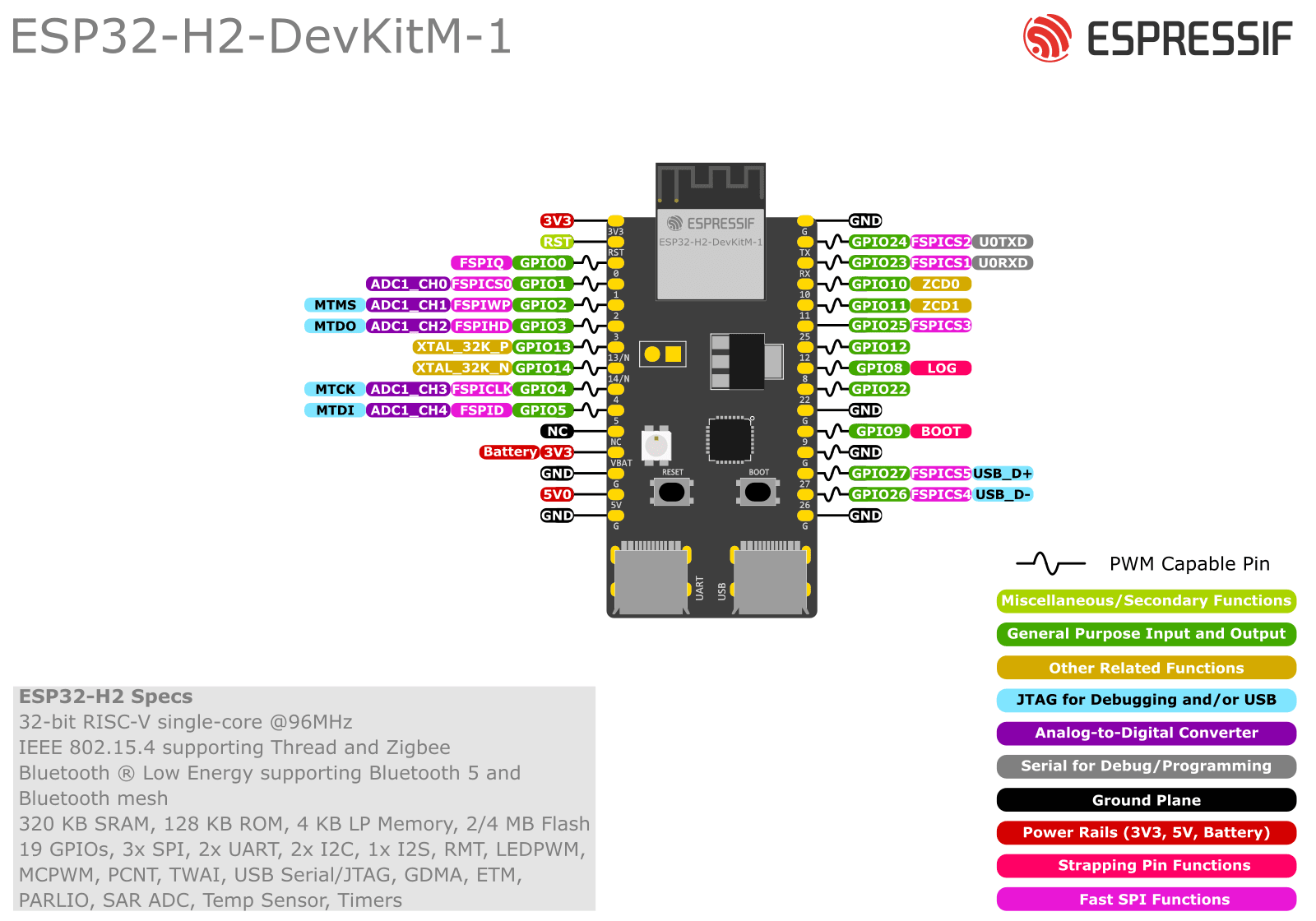

Kit de Desenvolvimento Oficial
Placa de desenvolvimento padrão da Espressif Systems para a série ESP32-H2
Pinos com Restrição de Uso
Nem todo pino do ESP32-H2 está livre para uso geral. 12 deles têm alguma condição: já estão ocupados por memória, são lidos durante o boot ou só funcionam como entrada. Vale conferir antes de fechar o esquemático.
Strapping (modo de boot)
3 pinosO chip lê o nível destes pinos no instante do reset para decidir como inicializar. Dá para usá-los depois do boot, mas o circuito externo não pode forçar o nível errado durante o reset, senão a placa não inicia ou entra em modo de gravação sozinha.
Gravação e depuração
6 pinosSão a UART de gravação e as linhas de JTAG. Continuam utilizáveis como GPIO, mas ao reaproveitá-los você perde o caminho de gravar e depurar a placa sem desconectar o que estiver ali.
USB nativo
2 pinosSaem de fábrica ligados ao USB Serial/JTAG interno. Para usá-los como GPIO é preciso desativar essa função, o que também remove a gravação por USB direto.
Não podem ficar flutuando
1 pinoPrecisam de nível definido por hardware: pull-up externo ou circuito RC de atraso. Deixá-los soltos causa reset aleatório ou inicialização instável.
Estes grupos vêm dos mesmos dados do diagrama de conexões. Lá você vê pino a pino todas as funções, o domínio de alimentação e os avisos completos de cada um.
Abrir diagrama de pinosProcessador
Arquitetura
RISC-V single-core de 32 bits
Núcleos
1 (Single-core)
Frequência
Até 96 MHz
Coprocessador ULP
Não
Aceleradores IA
Não
Conectividade RF
Wi-Fi
Não
Bluetooth
Bluetooth 5 (LE) (Bluetooth 5.3 certificado)
Zigbee/Thread
IEEE 802.15.4 (Zigbee 3.0, Thread 1.4)
Matter
Sim
Ethernet
Não
CAN
Não
Disponibilidade e Ferramentas
ESP-IDF mínimo
v5.1
Core Arduino
Sim (3 definições de placa no core oficial)
Depuração
JTAG integrado via USB (não precisa de sonda externa)
Encapsulamento
QFN32 (4×4 mm)
Módulos disponíveis
ESP32-H2-MINI-1, ESP32-H2-WROOM-02C
Segurança e Criptografia
AES
AES-128/256
SHA
SHA-1/224/256
RSA / MPI
Sim (RSA/MPI até 3072 bits)
ECC (curvas elípticas)
Sim (P-192, P-256)
ECDSA em hardware
Sim (modo determinístico, RFC 6979)
HMAC
Sim
Assinatura Digital (DS)
Sim
Key Manager
Não
Gerador aleatório (RNG)
Sim (TRNG por hardware)
Criptografia de flash
XTS-AES-128
Secure Boot
V2 (RSA-3072 ou ECDSA)
Proteção contra DPA
Sim
Estrutura de Memória
SRAM
320 KB
SRAM RTC
4 KB (LP Memory)
ROM
128 KB
Flash Externa
Até 16 MB via QSPI
PSRAM Externa
Não
Consumo de Energia
Especificações típicas medidas sob 3.3V com 25°C de temperatura ambiente. O consumo absoluto depende ativamente do ciclo de trabalho (duty cycle) das interfaces Wi-Fi/Bluetooth e da frequência de clock configurada via software.
Modo Ativo
24-140 mA (rádio, de -24 a 20 dBm)
Light Sleep
25-85 µA
Deep Sleep
7 µA
Periféricos Disponíveis
GPIO
19
ADC
1x SAR ADC de 12 bits, até 5 canais
DAC
Não
Touch
Não
UART
2
SPI
3
I2C
2
I2S
1
PWM
LED PWM (até 6 canais)
USB
1 (USB Serial/JTAG)
Interfaces de Hardware Especiais
Sensor Temperatura
1 (interno)
Limites Operacionais de Temperatura
Operação
-40°C a 105°C
Armazenamento
-40°C a 150°C
